SYL型单级单吸立式离心泵

一、产品概述

SYL型单级单吸立式离心泵是在IS型离心泵性能参数基础上，结合立式泵结构特点设计制造的节能型产品。

产品严格按照ISO 2858国际标准及相关国家标准设计制造，可替代传统IS型卧式离心泵、DL型泵等常规产品。

产品流量范围为1.5～2400 m³/h，扬程范围为8～150 m，包含基本型、扩流型及A、B、C切割型等多种规格型号。

根据输送介质及使用温度不同，可扩展为以下系列产品：

• SYR型立式热水泵
• SYH型立式化工泵
• SYY（YG）型立式油泵
• SYHY型立式防爆化工泵

产品广泛应用于工业给排水、暖通循环、消防增压、化工输送及设备配套等领域。

二、产品特点

1、结构紧凑

产品采用立式结构设计，占地面积小，外形美观。

泵体重心与安装中心重合，可提高运行稳定性并延长设备使用寿命。

2、安装方便

进出口口径一致，并位于同一中心线上，可直接安装于管路系统中。

部分型号配备防雨罩后可用于户外安装。

3、运行平稳

电机采用低噪音轴承，叶轮经过动静平衡处理，运行振动小、噪音低，可改善现场使用环境。

4、密封可靠

轴封采用耐磨硬质合金机械密封，可有效减少泄漏并提高设备使用寿命。

5、维护方便

检修时无需拆卸管路，只需拆下泵盖螺母即可对电机及传动部件进行维护。

6、安装方式灵活

可根据现场工况选择立式、卧式等安装方式。

同时可采用串联或并联运行方式，以满足不同流量及扬程需求。

三、适用范围

1、系统压力要求

泵系统最高工作压力≤1.6 MPa。

即：泵吸入口压力 + 泵扬程 ≤1.6 MPa。

当进口压力大于0.4 MPa或系统工作压力大于1.6 MPa时，请在订货时说明，以便采用铸钢等高强度材料制造相关部件。

2、适用介质要求

清水型产品适用于输送无腐蚀性液体。

介质中固体不溶物体积含量不超过0.1%，颗粒粒径＜0.2 mm。

如输送介质中含有细小颗粒，请在订货时提前说明。

3、环境条件

环境温度不超过40℃。

相对湿度不超过95%。

四、型号意义

1、SYL型立式离心泵，供输送清水及物理性质类似清水的其它液体之用。使用介质温度80℃以下。适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输水、采暖、浴室冷暖水循环增压及设备配套等。

2、SYR型立式热水泵，适用于有供热系统的民用及企事业单位的建筑住房供暖及热水增压、循环、输送等生产工艺用热系统，如：电站、热电站、余热利用、冶金、化工、纺织、木材加工、造纸等工业锅炉高温热水，使用温度120℃以下。

3、SYH型立式化工泵，输送不含固体颗粒具有腐蚀性其粘度类似水的液体。适用于轻纺、石油、化工、冶金、电力、造纸、食品、制药和合成纤维等部门，使用温度-20℃～120℃。

4、SYY(YG)型立式防爆油泵，适用于石油、轻纺、化工、机械等行业输送无腐蚀、易燃、易爆液体，被输送介质温度-20℃～120℃。介质密度ρ<1000kg/m3。

5、SYHY型立式防爆化工泵输送不含固体颗粒具有腐蚀性其粘度类似水且易燃易爆的液体。适用于轻纺、石油、化工、冶金、矿山、制药和合成纤维等部门，使用温度-20℃～120℃。

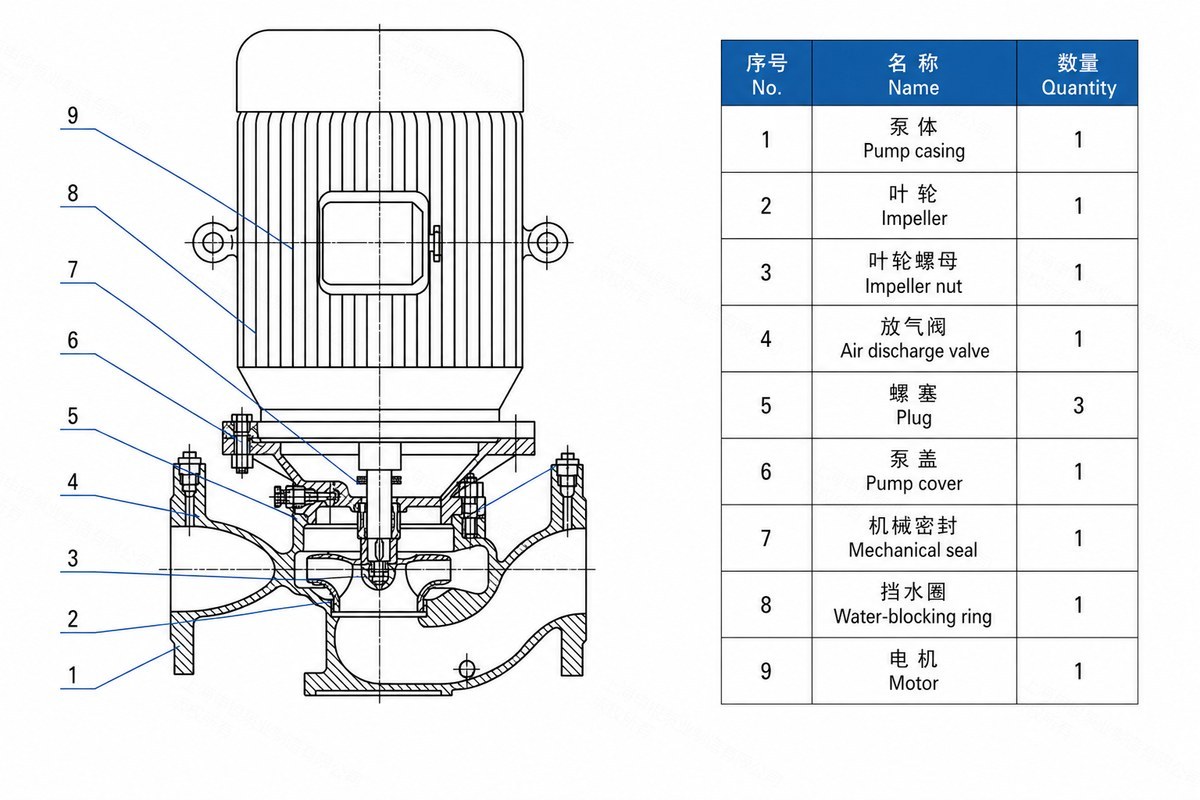

五、产品结构
