CDLF轻型不锈钢多级泵

结构图

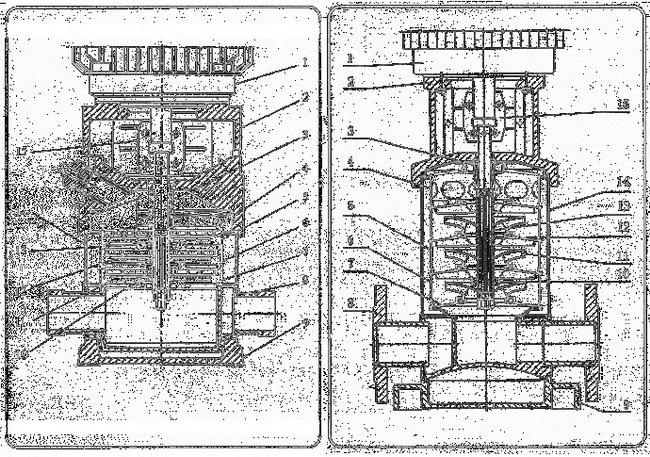

CDLF型轻型不锈钢立式多级泵结构图:
序号 名称 材料 序号 名称 材料
1 电机   2 泵头 铸铁ASTM25B
3 机械密封   4 出水导叶 不锈钢AISI304
5 支撑导叶 不锈钢AISI304 6 导叶 不锈钢AISI304
7 导流器 不锈钢AISI304 8 进出水段 不锈钢AISI304
9 底座 铸铁ASTM25B 10 轴承 碳化钨
11 叶轮 不锈钢AISI304 12 不锈钢AISI316
13 叶轮隔套 不锈钢AISI304 14 耐压筒 不锈钢AISI304
15 联轴器 碳钢   零部件 氟橡胶、橡胶
