CDLF轻型不锈钢多级泵
结构图

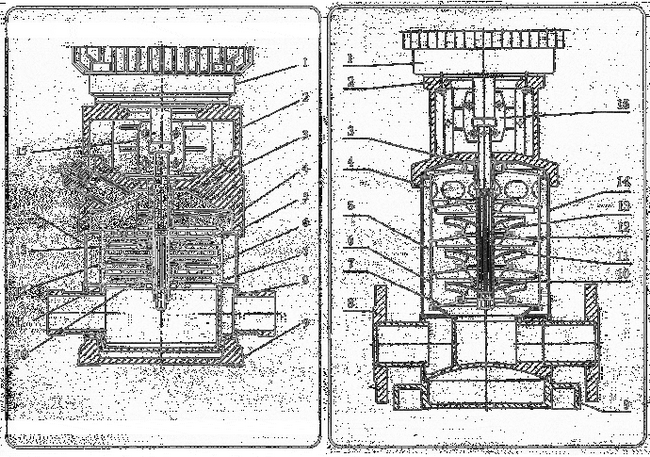

CDLF型轻型不锈钢立式多级泵结构图:

序号

名称

材料

序号

名称

材料

1

电机



2

泵头

铸铁ASTM25B

3

机械密封



4

出水导叶

不锈钢AISI304

5

支撑导叶

不锈钢AISI304

6

导叶

不锈钢AISI304

7

导流器

不锈钢AISI304

8

进出水段

不锈钢AISI304

9

底座

铸铁ASTM25B

10

轴承

碳化钨

11

叶轮

不锈钢AISI304

12

不锈钢AISI316

13

叶轮隔套

不锈钢AISI304

14

耐压筒

不锈钢AISI304

15

联轴器

碳钢



零部件

氟橡胶、橡胶
