液下泵工作原理及结构图

  液下泵适用输送轻质易燃易爆物料,具有免维护、防爆、能耗低特点;液下泵在驱动电机(或发动机)驱动下运转,并实现将机械能转变为液压油的压力能的能量转换,进而推动流动式起重机的工作机构工作。液压传动中所用的液压泵是靠密封的工作容积发生变化而进行工作的,所以都属容积泵。

  液下泵主要由叶轮、轴、泵壳、轴封及密封环等组成。一般液下泵起动前泵壳内已经灌满液体,当原动机带动泵轴和叶轮旋转时,液体一方面随叶轮作圆周运动,一方面在离心力的作用下自叶轮中心向外周抛出.液体从叶输获得了静压能和动压能。当液体流经蜗壳到排液口时,部分动压能转化为静压能。在液体自叶轮抛出时,叶轮中心部分造成低压区,与吸人液面的压力形成压力差,于是液体不断地被吸入,并以一定的压力排出。

  对于普通的液下泵,轴封是填料密封或者没有密封要求;当所输送的介质含有气体或者及其汽化时,对密封的要求就相对严格;当输送高温熔盐时,这种液下泵是熔盐液下泵,这时轴封要考虑到耐高温等特殊要求。

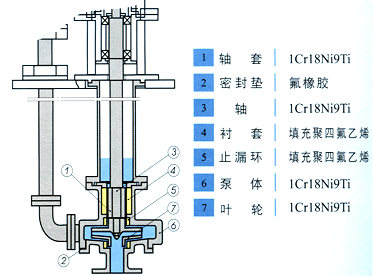

液下泵结构图
液下泵结构图

  液下泵工作部分淹没在液体内,轴封无泄漏现象。且占地面积小,使用可靠,维修方便,耐腐蚀性能强等特点。液下泵广泛适用于化工、制药、造纸、石油等工业部门。

  液下泵的立式电动机以螺栓固紧电机座上,并通过弹性联轴器与泵直接传动、泵体、中间接管、泵架、出液管、管法兰,以螺栓联接构成一体,固定在底板上,液下泵的整体通过底板安装在容器上。泵的轴向力与径向力,(包括泵运转中所产生的水压力,叶轮及转子重量等),均由轴承盒内所装单向推力球轴承,单列向心球轴承;以及滑动导轴所承受为保证泵安全正常运转。轴承以黄油润滑之,导轴承同所输送的液体润滑。因此,液下泵工作时液面必须高于叶轮中心线。伸入容器长度L的长短不同,则又分为中间导轴承结构和无中间导轴承的结构。

  液下泵工作原理:

  由电机通过连轴器与泵轴连接,带动叶轮旋转。叶轮中的叶片迫使液体旋转,对液体做功,使其能量增加,液体在离心力的作用下,向叶轮四周甩出,通过泵体的涡形流道将速度能转换成压力能,当叶轮内的液体甩出后,叶轮内的压力低于进水管内压力,新的液体在压力差的作用下吸入叶轮,液体就连续不断的从泵内流出。

  液下泵根据伸入容器长度的不同(一般为1至1.5m)而制成规格。液下泵工作部分淹没于液体中,泵运转产生的轴向及径向力分别由滚动轴承及滑动轴承支撑;因此运行宁静无噪音。轴封无液体飞溅现象。密封填料处有冷却系统,可根据用户使用介质的温度,用冷却水带走热量。

液下泵结构

液下泵结构图:

  上海申银泵业是集产品科研、开发设计、生产、销售为一体的股份制现代化企业,作为多年专业生产液下泵厂家,我们致力于为您的采购提供专业的顾问式服务,确保你买到正确型号、合适材质、性价比高的水泵产品,如果您还有其他方面的问题,可以直接电话咨询我们的技术专家,专家会给出专业的回答。
