IH型化工泵

结构图说明

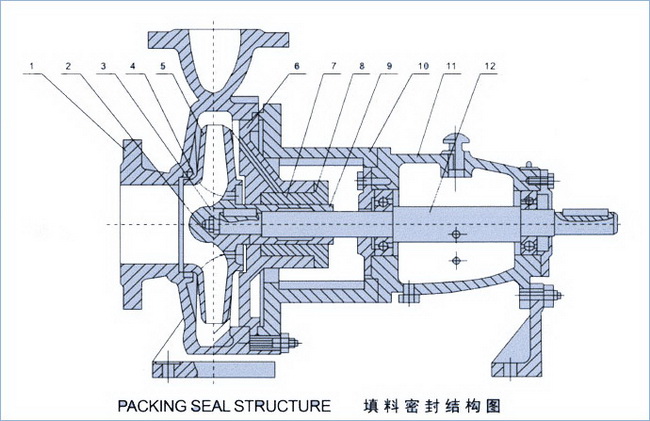

IH型化工泵结构图1、泵体2、叶轮螺母3、止动垫圈4、密封环5、叶轮6、泵盖7、填料8、填料压盖9、轴套10、中间托架11、悬架12、泵轴

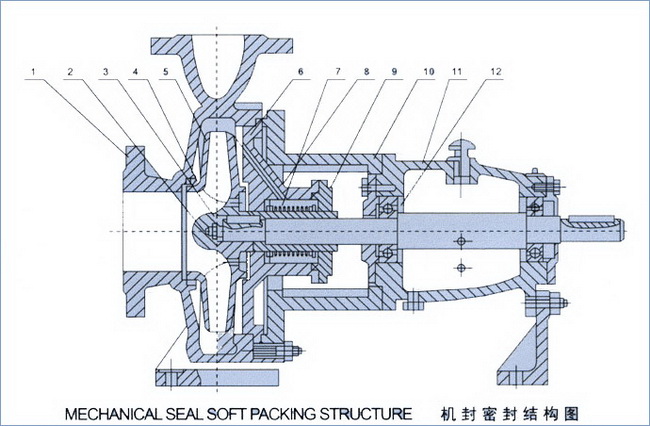

IH型化工泵结构图1、泵体2、叶轮螺母3、止动垫圈4、密封环5、叶轮6、泵盖7、机械密封8、填料压盖9、轴套10、中间托架11、悬架12、泵轴
