WQ型无堵塞潜水排污泵

结构图

QW、WQ型无堵塞潜水排污泵结构说明:
     QWWQ型无堵塞潜水排污泵由电机两部分组成,二者通过油隔离室及机械密封组件隔开,属电机一体化产品,电机与泵合用同一轴(转子)整个水泵长度短,结构紧凑。配备多种保护装置,使得泵运行安全可靠。其主要部件作用如下:

信号线1:配备全保水泵控制柜,对泵实行全方位保护,包括漏水、断相、短路、过热、电机过载等项目。

电机定子8:采用B级或F级绝缘。

漏水探头11:该元件装在油室内当机械密封损坏后,水进入油室,探头可发出信号由控制系统对泵实施保护。

机械密封13:采用双道冲联密封,选用新型硬质耐腐碳化钨材料,具有密封可靠、耐磨、寿命长特点。

叶轮17:叶轮采用单流道或双流道结构,具有很强的通过能力,能够通过大的物料及纤维垃圾,减少堵塞、缠绕故障。

泵体15:与叶轮配用,使得泵具有高的效率。

密封环18:装在泵体口环处,当叶轮因运转而使口环处磨损,可更换密封环,以保证泵以最佳效率运行。

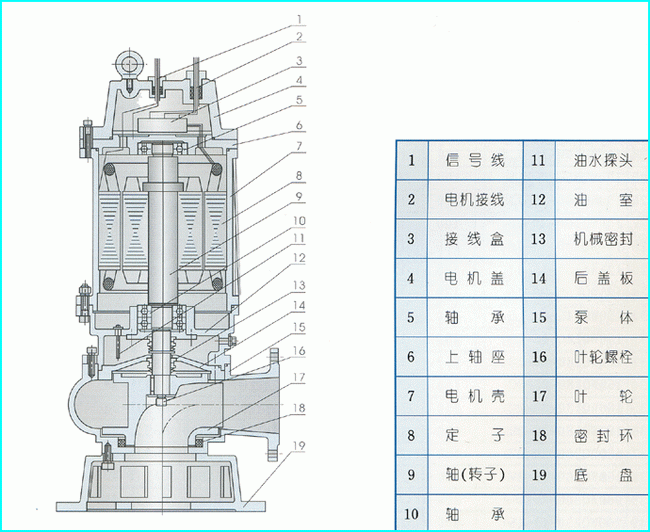

无堵塞潜水排污泵结构图:
