MP型磁力驱动循环泵结构图|尺寸图|CAD图纸
页面更新时间:2015-08-29 11:27



TAG标签: 驱动 循环 磁力 尺寸 结构图 cad 图纸

MP型磁力驱动循环泵|结构图尺寸图

MP型磁力驱动循环泵结构图:

磁力驱动循环泵运转是在连轴上和叶轮上分别装配有磁性材料而互相吸引偶合,无需配以传统机械轴封,因而是完全密封的。电动机转动扭力是通过主动磁及及从动磁的引力带动叶片工作运转。现今惯用的磁力驱动泵极大的缺点是在缺液情况下绝对严禁运转否则整机将毁坏,给使用者增添不必要的麻烦和烦恼。"申银泵业"的磁力驱动泵则不必为此担心。它采选了一种特别设计的特配方陶瓷作轴承,具有极强的耐磨性和抗腐蚀性,使其先进性能和质量安全得以绝对的保证。
  磁力驱动循环泵概用无轴封设计,完全避免了传统机械轴封泵存在的液体泄漏引起的腐蚀后污染的缺陷,是工业设备上最理想的液体输送泵。


部 件
1、固定螺线及垫圈
2、泵壳
3、泵轴
4、叶轮
5、被动磁铁
6、密封圈
7、隔离套
8、主动磁铁
9、电机

材 料
不锈钢
聚炳烯增强玻璃纤维
氧化铝陶瓷
聚炳烯增强玻璃纤维
锶铁氧体
氟橡胶
聚炳烯增强玻璃纤维
锶铁氧体

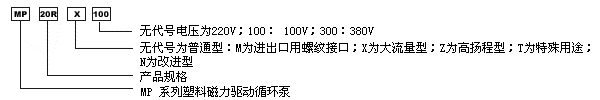

产品意义:

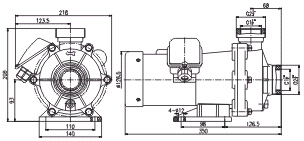

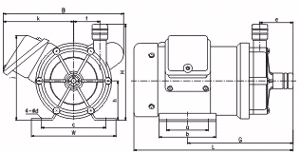

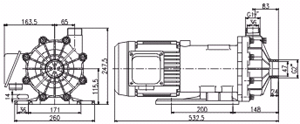

外形安装尺寸:


型  号
a
b
c
d
e
f
G
h
H
W
L
MP-15R
49
63
68
6
38
23
121
45
100
82
196.5
MP-15RN
49
63
68
6
39.5
24.5
117.5
46
100
82
180
MP-20R
30
50
68
5.5
38.5
28.5
131.5
56
116
85
209
MP-20RZ
30
50
68
5.5
40
40
134
56
126
85
212
MP-20RM
30
50
68
5.5
34
28.5
127
56
117
85
204.5
MP-30R
40
64
100
9
48
30
166.5
60
130
120
249.5
MP-30RZ
40
64
100
9
40
40
151
60
130
120
234
MP-30RM
40
64
100
9
48
30
166.5
60
130
120
249.5

型 号
a
b
c
d
e
f
G
h
H
W
L
MP-20RX
30
50
68
5.5
46.5
-
143
56
130
85
220.5
MP-30RX
40
64
100
9
48
-
169.5
60
138
120
252.5
MP-40RX
40
64
100
9
48
-
170.5
60
138
120
277


型  号
a
b
c
d
e
f
G
h
H
W
L
B
J
K
MP-40R
40
64
100
9
48
30
167.5
60
130
120
274
-
118
60
MP-40RM
40
64
100
9
48
30
167.5
60
130
120
274
-
118
60
MP-55R
40
64
100
9
56.5
43
198.5
65.5
161
120
275
-
140
54
MP-55RZ
40
64
100
9
56.5
43
198.5
65.5
161
120
275
-
140
54
MP-70R
70
96
108
9.5
55.75
44
177
66
161
142
267
202
142
118
MP-70RM
70
96
108
9.5
52.75
44
174
66
156
142
264
202
142
118
MP-100R
70
100
110
9
66
44
195.5
74
174
156
322
202
150
118
MP-100RM
70
100
110
9
66
44
195.5
74
174
156
322
202
150
118
MP-100RX
70
100
110
9
63
40
196.5
74
174
156
323
205
167
124
MP-120R
98
130
110
12
80
51
184.5
93
208
140
359
216
187
123


型 号
a
b
c
e
f
G
h
H
W
L
J
K
MPH-400
98
130
110
80
51
188
94
209
140
384
183
128
MPH-401
130
175
130
98
57.5
244
114
247
160
475
208
137

1、螺纹接口式泵性能及安装尺寸同软管接口式泵;
3、MHP-400磁力泵装配的电动机可选配IEC标准尺寸71的
0.37kW法兰接口的电动机
5、G=英国直管螺纹规格;
2、MP-120RT磁力泵接口全新设计,装拆方便快捷,适合
于家庭观赏鱼或海鲜养殖等行业;
4、MPH-401磁力泵装配的电动机可选配IEC标准尺寸80的
0.75kW法兰接口的电动机。
6、规格和尺寸如有更改恕不另行通知。




[来源:原创] [作者:水泵专家] [日期:10-09-09] [热度:]
